Panme, hay còn gọi là thước panme, là một dụng cụ đo lường chính xác được sử dụng rộng rãi trong ngành cơ khí, chế tạo máy và các lĩnh vực kỹ thuật khác. Công dụng chính của panme là đo kích thước của các chi tiết cơ khí với độ chính xác cao, thường đạt tới mức 0,01 mm hoặc thậm chí 0,001 mm đối với các loại panme chuyên dụng. Panme được sử dụng để đo các thông số như đường kính ngoài, đường kính trong, chiều sâu, chiều dày hoặc khoảng cách giữa các bề mặt của chi tiết.
So với các dụng cụ đo khác như thước cặp, panme có ưu điểm vượt trội về độ chính xác, đặc biệt khi đo các chi tiết nhỏ hoặc yêu cầu sai số cực thấp. Nó thường được ứng dụng trong các công việc như kiểm tra chất lượng sản phẩm, gia công chính xác, hoặc lắp ráp các bộ phận máy móc. Ngoài ra, panme còn được sử dụng trong các phòng thí nghiệm kỹ thuật để đảm bảo các thông số đạt tiêu chuẩn thiết kế.

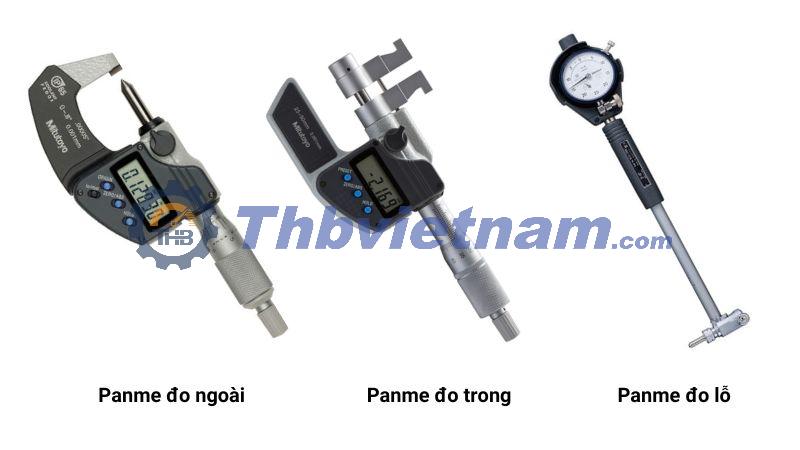

Panme được phân loại dựa trên mục đích sử dụng, cấu tạo và phương pháp đo. Dưới đây là các loại panme phổ biến:
Panme đo ngoài: Đây là loại panme phổ biến nhất, được dùng để đo đường kính ngoài hoặc chiều dày của chi tiết. Panme đo ngoài thường có hai mặt đo phẳng hoặc hình cầu để tiếp xúc với bề mặt cần đo.
Panme đo trong: Loại này dùng để đo đường kính trong của các lỗ, ống hoặc các chi tiết rỗng. Panme đo trong thường có các đầu đo dạng que hoặc dạng hình nón để tiếp xúc với bề mặt bên trong.
Panme đo sâu: Được thiết kế để đo chiều sâu của các rãnh, lỗ hoặc bề mặt lõm. Loại này có trục đo dài, cho phép tiếp cận các vị trí sâu bên trong chi tiết.
Panme cơ khí và panme điện tử: Dựa trên phương pháp đọc kết quả, panme cơ khí sử dụng thang đo khắc trên thân để đọc kết quả, trong khi panme điện tử tích hợp màn hình hiển thị số, giúp việc đọc kết quả dễ dàng và chính xác hơn.
Panme chuyên dụng: Bao gồm các loại panme được thiết kế cho các mục đích đặc biệt, như panme đo ren, panme đo độ dày ống, hoặc panme đo khoảng cách giữa các rãnh.
Mỗi loại panme đều có phạm vi đo và độ chính xác khác nhau, từ 0-25 mm, 25-50 mm đến các phạm vi lớn hơn, tùy thuộc vào nhu cầu sử dụng.
Panme có cấu tạo tương đối phức tạp nhưng được thiết kế để đảm bảo độ chính xác và dễ sử dụng. Một chiếc panme tiêu chuẩn bao gồm các bộ phận chính sau:
Thân panme (khung): Đây là phần cố định, thường có dạng chữ C, làm từ thép không gỉ hoặc hợp kim cứng để đảm bảo độ bền và không bị biến dạng. Thân panme giữ các bộ phận khác và là điểm tựa khi đo.
Đầu đo cố định (mõm cố định): Được gắn cố định trên thân panme, làm điểm tiếp xúc đầu tiên với chi tiết cần đo. Đầu đo cố định thường được mài nhẵn để đảm bảo độ chính xác.
Đầu đo di động (mõm di động): Được gắn trên trục chính, di chuyển tiến hoặc lùi khi xoay trục vít. Đầu đo di động và cố định tạo thành khe hở để kẹp chi tiết cần đo.
Trục vít (trục chính): Là bộ phận chuyển động chính, kết nối với đầu đo di động. Khi xoay trục vít, đầu đo di động sẽ di chuyển với bước tiến rất nhỏ, thường là 0,5 mm hoặc 1 mm mỗi vòng quay, đảm bảo độ chính xác cao.
Ống xoay (ống chia độ): Là bộ phận gắn trên trục vít, có khắc các vạch chia độ để đọc kết quả đo. Ống xoay thường có các vạch chia nhỏ, mỗi vạch tương ứng với 0,01 mm.
Nút khóa: Dùng để cố định trục vít sau khi đo, giúp giữ nguyên kết quả để đọc hoặc kiểm tra lại.
Báng xoay (đầu xoay): Là phần người dùng cầm để xoay trục vít, thường có cơ cấu ly hợp để tránh siết quá chặt, làm hỏng chi tiết hoặc panme.
Thang đo chính và thang đo phụ: Thang đo chính được khắc trên thân panme, còn thang đo phụ nằm trên ống xoay. Kết hợp hai thang đo này giúp đọc kết quả với độ chính xác cao.
Đối với panme điện tử, ngoài các bộ phận trên, còn có màn hình hiển thị số và các nút điều chỉnh để cài đặt hoặc reset kết quả đo.
Panme là một công cụ không thể thiếu trong ngành cơ khí và kỹ thuật nhờ khả năng đo lường chính xác, đa dạng về loại hình và cấu tạo tinh xảo. Việc hiểu rõ công dụng, phân loại và cấu tạo của panme không chỉ giúp người sử dụng vận hành hiệu quả mà còn đảm bảo chất lượng trong các quá trình gia công và kiểm tra kỹ thuật.
